محافظ دوربین مداربسته در برابر سرقت cam zone

دانلود کاتالوگ

https://abrehamrahi.ir/o/public/qVk8RBP9/

مشخصات دستگاه Cam zone

ماژول زون دوربین جهت حفاظت دوربین های مدار بسته در برابر سرقت طراحی گردیده و بصورت بیسیم

با سیستم حفاظتی ارتباط برقرار میکند. مشخصات کلی دستگاه به شرح زیر است:

برد مسافت تا ۱۰۰ متر فضای باز

- تغذیه ۱۲ ولت

۱۵ آدرس متفاوت تفکیک ۱۵ دوربین

درد و مدل 315MHz و 433MHz

نکات

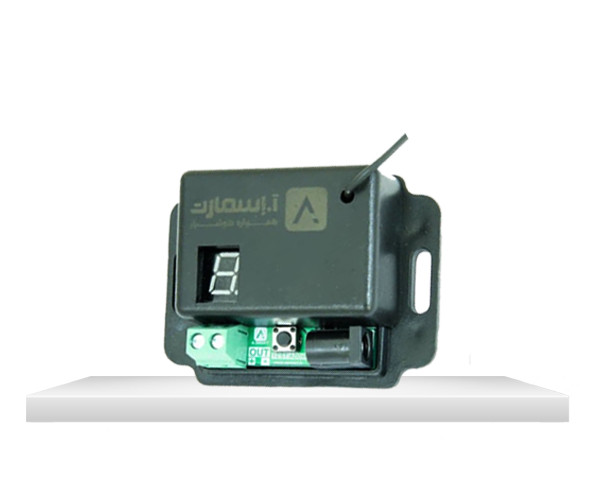

هر ماژول را فقط برای یک دوربین استفاده نمایید. - قطعی برق باعث ایجاد آلارم نمی شود. اجزای دستگاه را در شکل زیر مشاهده می نمایید

تغذیه ماژول خروجی آدایتور)

ت إسمارت

کلید

OUT

TEST/ADDR

نمایشگر آدرس ماژول

سیم تغذیه دوربین

اتصال آداپتور جهت اتصال به خروجی آداپتور کلید TEST/ADDR: جهت تنظیم آدرس ماژول و همچنین ست کردن ماژول روی سیستم حفاظتی و تست عملکرد ماژول

تغذیه دوربین جهت اتصال به تغذیه دوربین با استفاده از کانکتور موجود در بسته بندی محصول


جهت نصب و راه اندازی به سه مرحله عملیات نیاز است - آدرس دهی به ماژول

ست کردن ماژول با سیستم حفاظتی

نصب ماژول به دوربین

۱ آدرس دهی ماژول زون دوربین

چنانچه در پروژه خود از چندین ماژول زون دوربین استفاده می نمایید بهتر است روی هر ماژول یک آدرس متفاوت ست کرده تا هنگام تحریک هر کدام از دیگری متمایز شود. جهت تنظیمات آدرس دهی که بر روی نمایشگر نشان داده می شود کلید TEST/ADDR را فشرده و ۵ ثانیه نگه دارید تا عدد روی نمایشگر به حالت چشمک زن در آید حال با هر بار فشردن کلید TEST/ADDR یک واحد به آدرس اضافه می گردد. این عدد را می توان بین ۱ تا ۱۵ تنظیم نمود که اعداد بیشتر از ۹ بصورت حروف Ab CdEF نمایش داده می شود. پس از تنظیم آدرس مورد نظر پس از ۳ ثانیه آدرس ذخیره شده و ماژول از حالت تنظیم آدرس خارج و عدد

روی نمایشگر ثابت می گردد. عدد آدرس بصورت پیش فرض امی باشد.

ست کردن ماژول با سیستم حفاظتی

ماژول زون دوربین را بایستی روی زون بی سیم سیستم حفاظتی ست نمود و زون بی سیم را در حالت ۲۴ ساعته قرار داد. برای این منظور دستگاه را در حالت دریافت کد سنسور بیسیم قرار داده و یک بار کلید TEST/ADDR را فشار دهید تا ماژول کد خود را برای سیستم حفاظتی ارسال کند. از آنجایی که تنظیمات زون بی سیم سیستم های حفاظتی با یکدیگر متفاوت هستند برای

تنظیم زون بی سیم می بایست به دفترچه راهنمای آن رجوع نمود.

شناسایی میکند و نیازی به ست کردن نیست.

در سیستم های حفاظتی آ اسمارت کافیست از طریق منوی زون - تنظیمات عمومی گزینه

زون دوربین را در حالت فعال قرار دهید در این صورت دستگاه بصورت خودکار ماژول را

تست برای تست صحت عملکرد ماژول کافیست یکبار کلید TEST/ADDR را فشار دهید درصورت ست بودن ماژول با سیستم حفاظتی آلارم سیستم حفاظتی فعال میگردد.
